防腐蚀流量标定柱（管）

防腐蚀流量标定柱（管）适用强酸强碱加药系统，若加药设备为不锈钢，管路及标定柱等接液部分该不锈钢即可。

为了预防不安全和低效率的计量系统，应正确的设计、安装和维护计量泵标定系统，应提供可靠的和精准的服务，*少的停机时间。为了*少的维护和系统故障，优化化学液体的使用效率，推荐适度的投资使用建议的附件。

一、概述

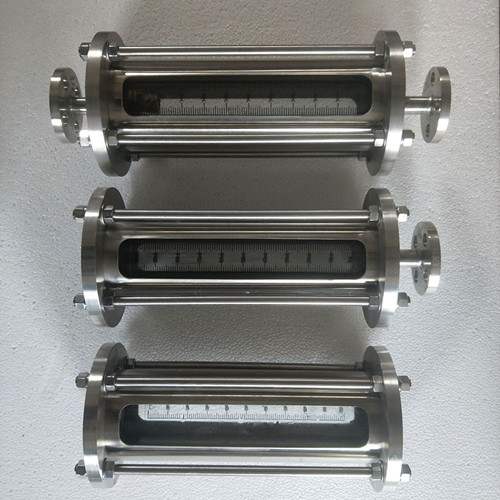

要对计量泵和加药装置的流量准确标定，必须有一套良好的计量标定系统。标定系统包括计量泵、球阀、过滤器、标定柱、压力表及其他管件和附件，见下图（1）。该装置中的流量标定柱，可以对计量泵输出的流量进行准确标定。另外流量标定柱（见图2）又可以作为液位计来使用；在吸入管路较长的系统中作为立管式入口脉动阻尼器使用。它又称作流量标定管,标定柱,标定管,主要材质：有机玻璃，玻璃，透明PVC；连接方式有内螺纹、外螺纹、法兰。流量标定柱的选型是根据泵的使用流量和标定时间要求决定的。比如：泵的流量是60L/h，客户需要标定0.5-1min的流量，那么每分钟的计算流量应该是60L÷60=1L，那么可以选择使用容积为1L的标定柱。

二、防腐蚀流量标定柱（管）使用

防腐蚀流量标定柱（管）安装在泵入口处，开车和启动时使用。

使用时，首先把标定柱里注入介质，介质的液面于标定柱的刻度一致。然后关闭其他进口阀门，打开标定柱与泵之间的阀门，使泵只从标定柱里抽取介质，然后开泵计时，仔细查看在规定时间内标定柱内液体减少的容积数，从而得出计量泵此时的实际流量。

三、计量泵的流量标定过程

1、准备工作

熟练掌握计量泵的启停及工艺流程

2、启停计量泵

打开计量泵的进出口阀门，启动计量泵将计量泵冲程调节调到100%，确定管路中已没有空气存在，流量已达到稳定。停泵打开标定柱的进口阀门，直到标定柱内充满介质，关闭计量泵进口阀门。

3、计量泵100%冲程时的流量标定

启动计量泵，打开秒表，同时记录标定柱内液面下降到一定刻度所需时间。打开计量泵进口阀门，关闭标定柱进口阀门。计量单位时间内计量泵的流量。重复以上过程3次，取计算平均值，即为计量泵在100%时该计量泵的流量。

4、计量泵50%、30%冲程时流量标定

分别将计量泵冲程调节至50%、30%，重复2、3过程，比较计量泵流量旋钮在100%、50%、30%时测量的结果是否成线性关系。

总之要想定期精确的标定计量泵，一套良好的标定系统必然重要。但使用该系统的人员也极其重要。
